整车型号

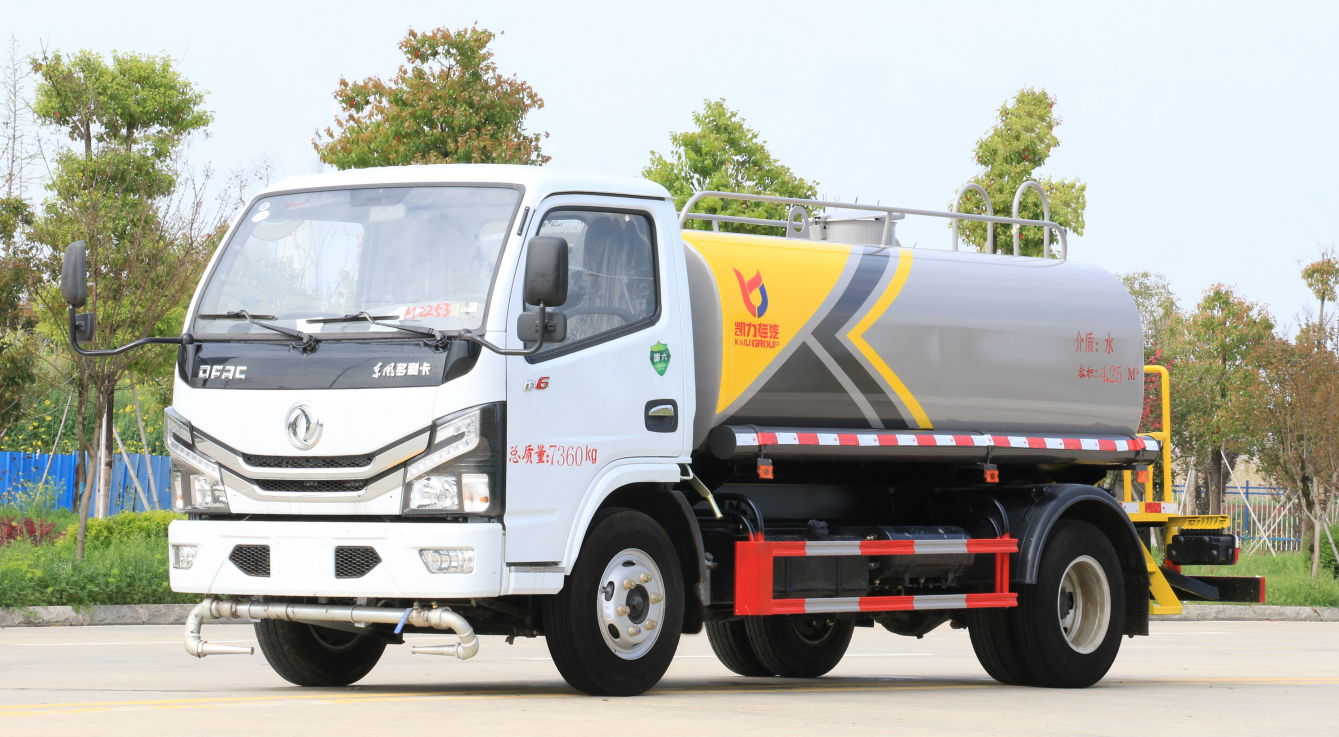

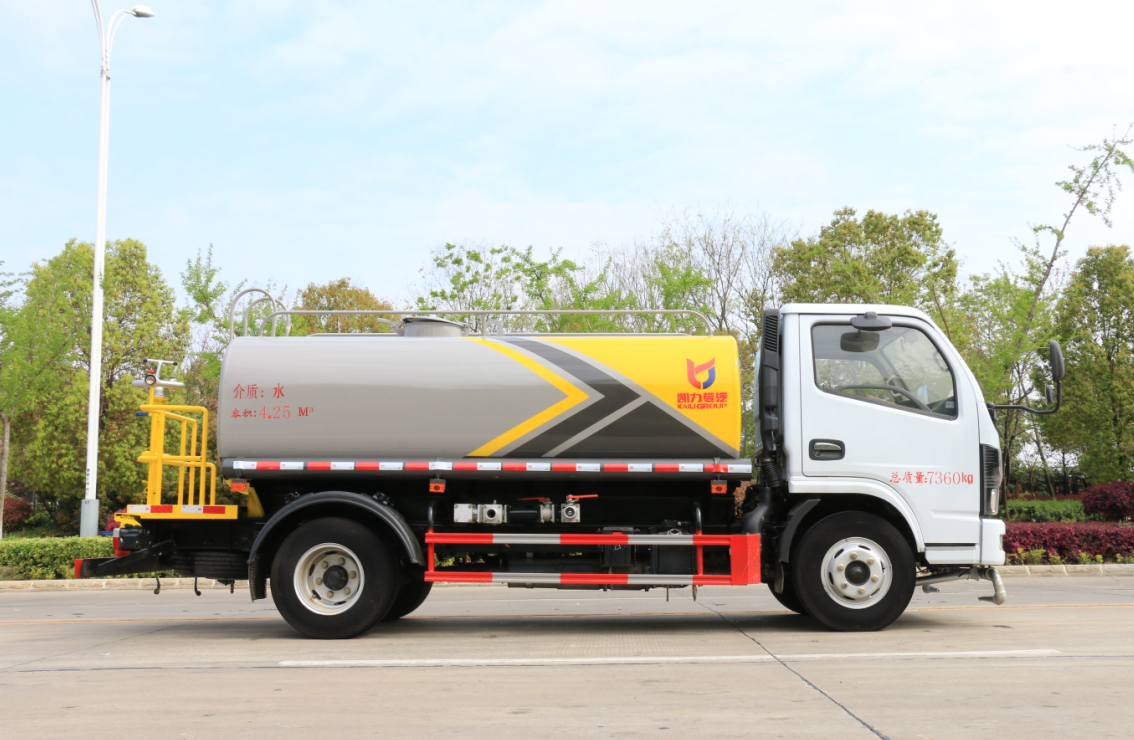

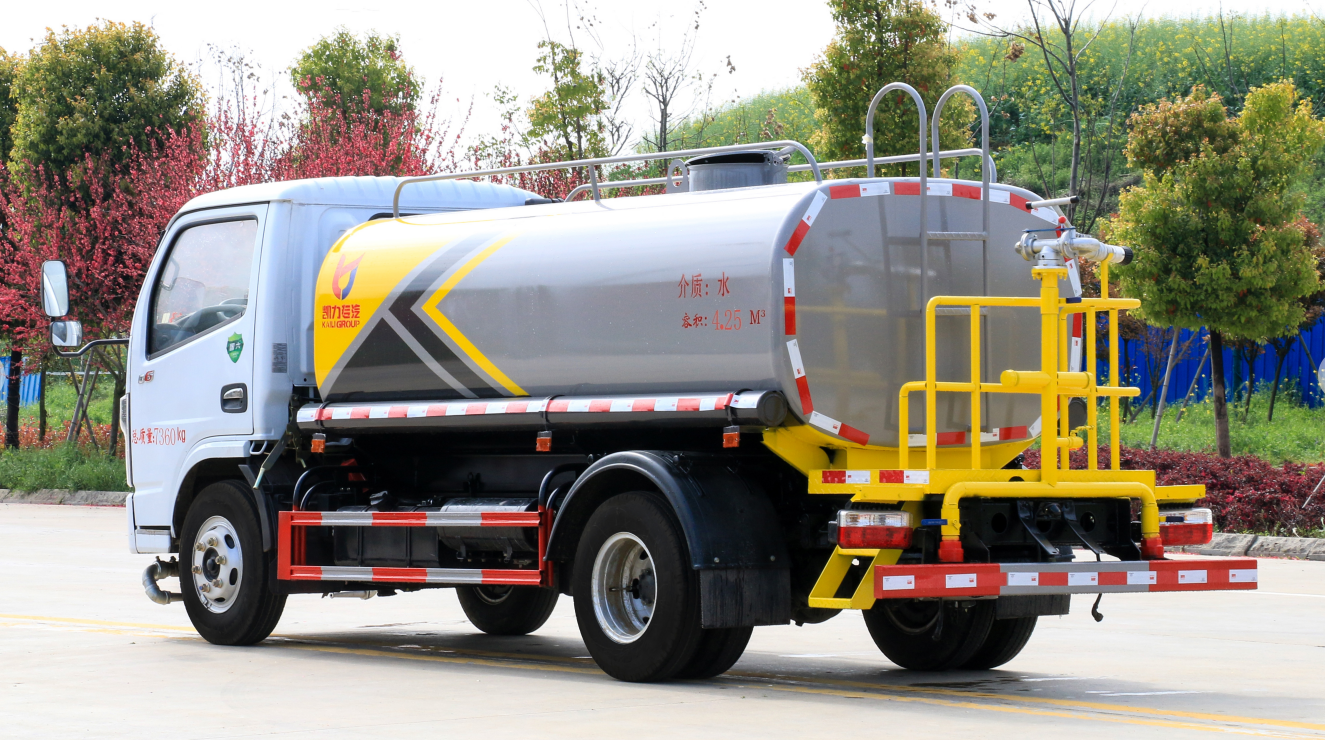

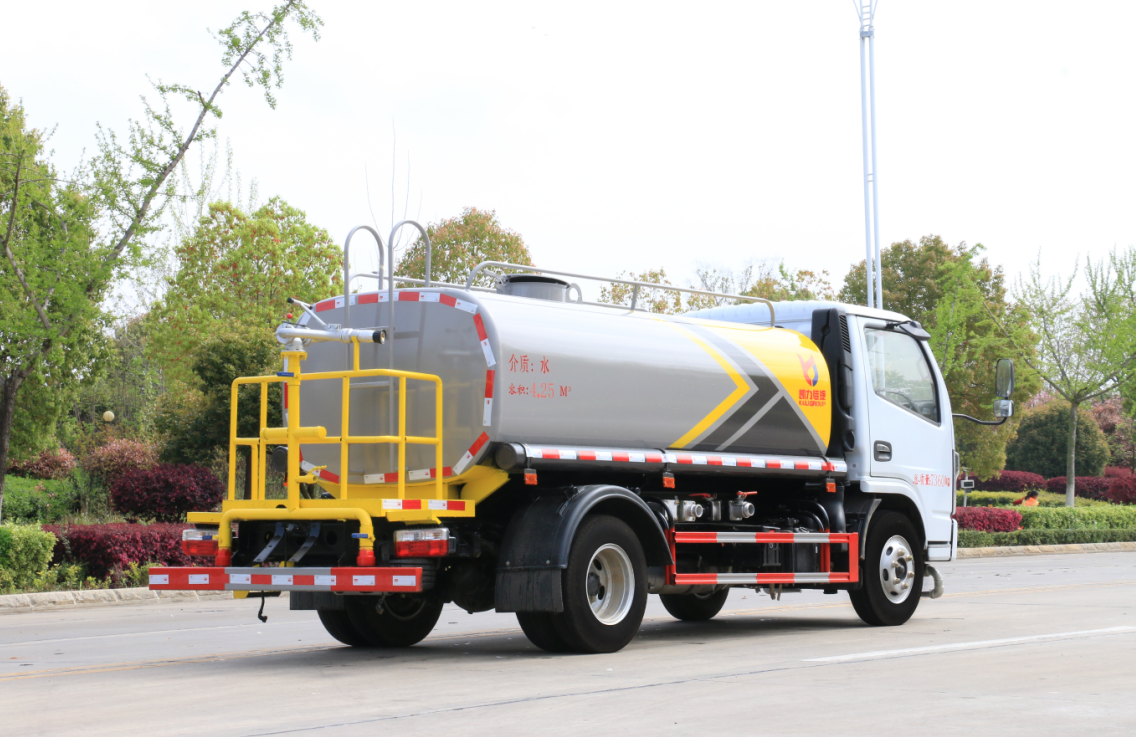

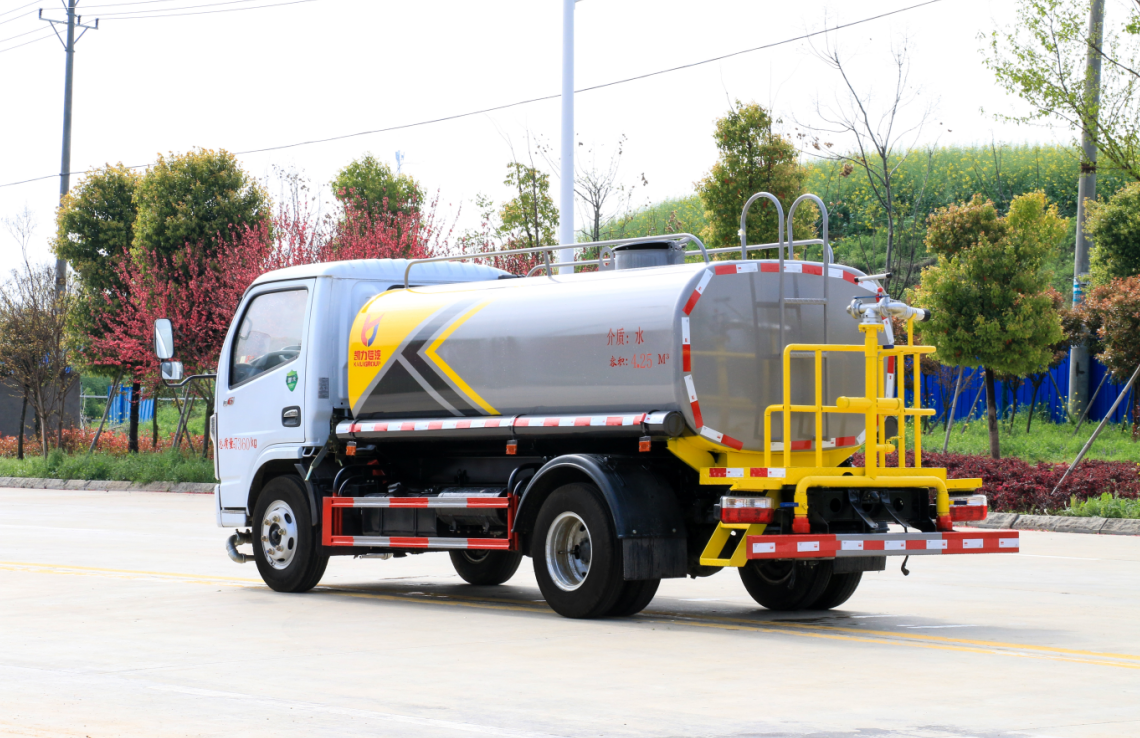

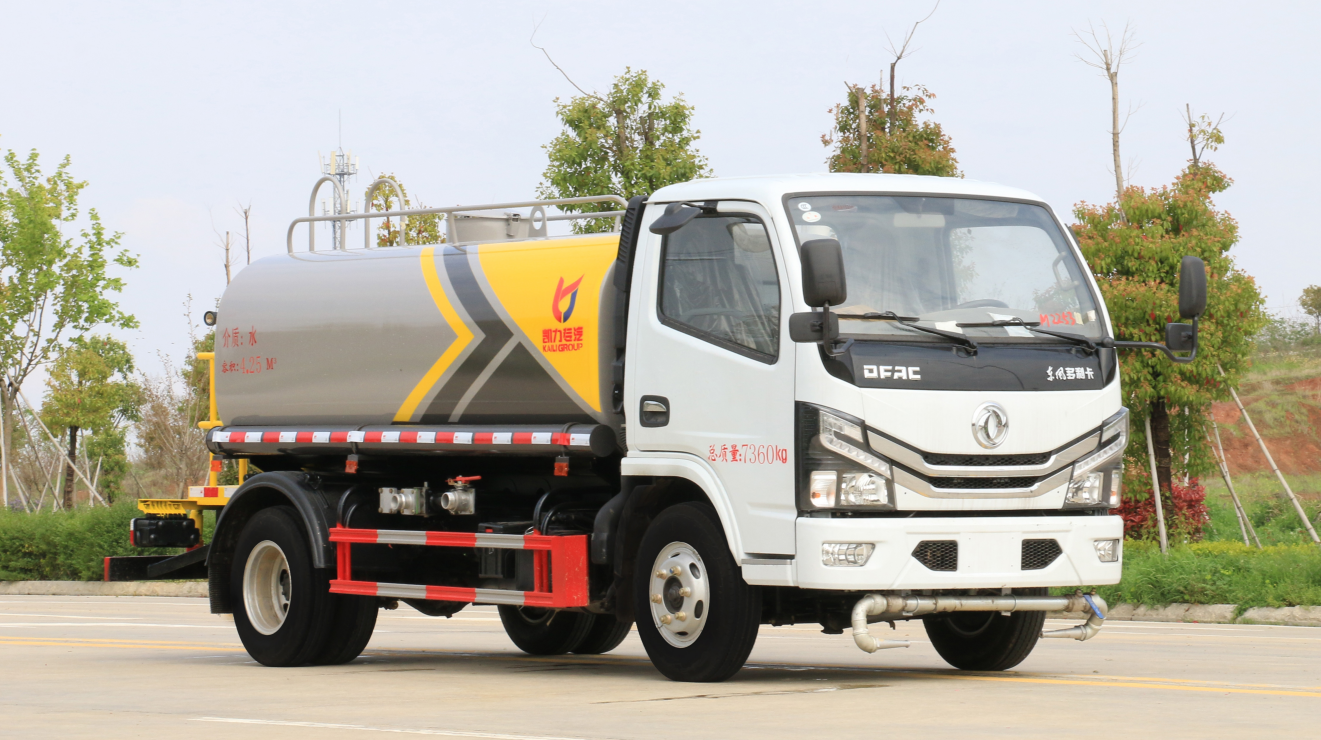

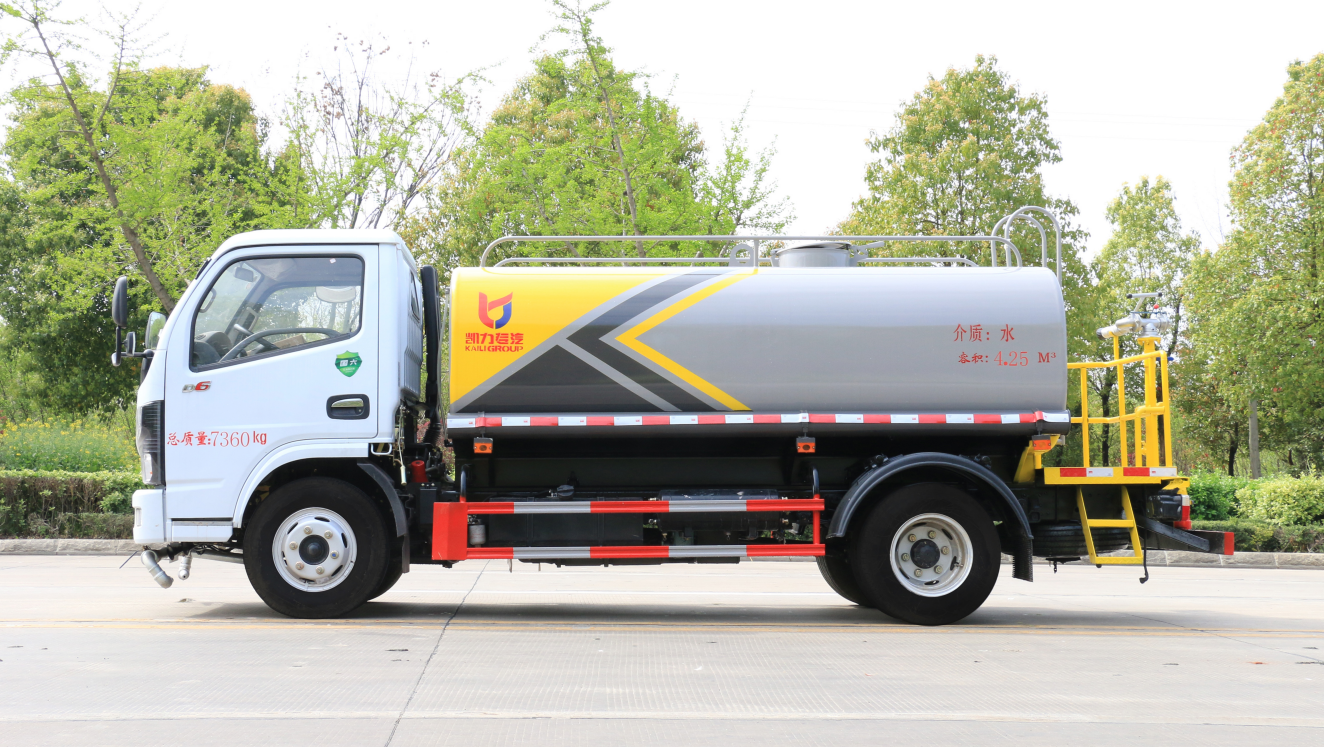

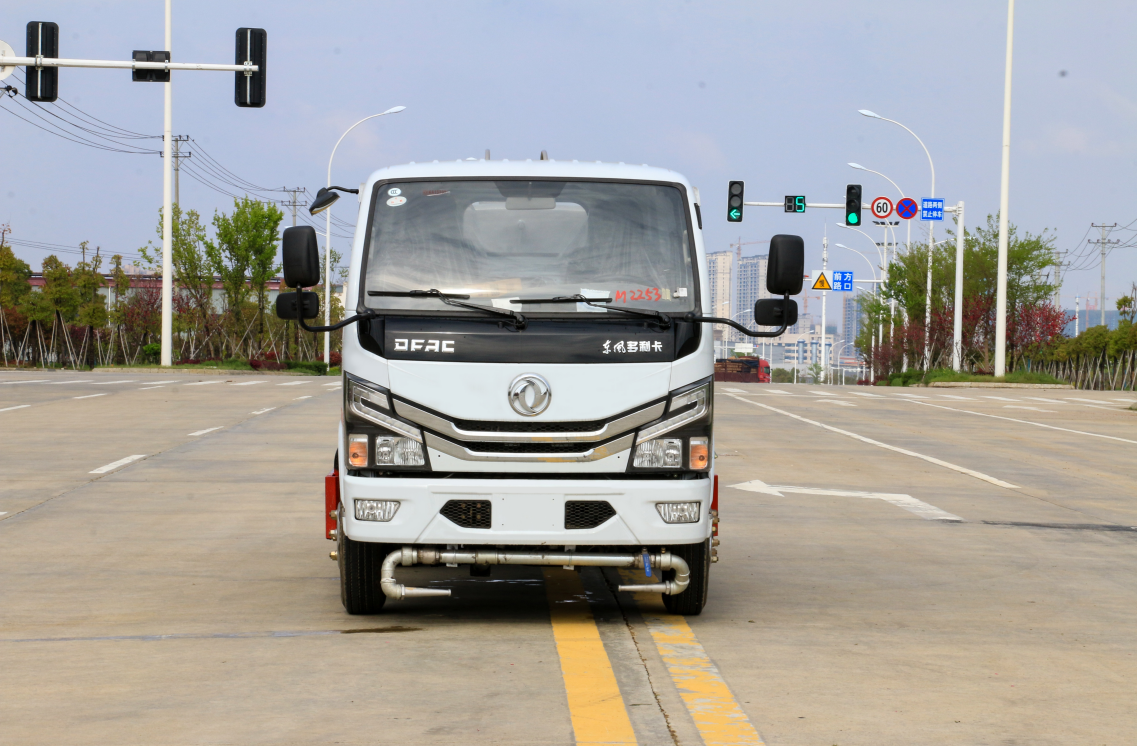

凯力风牌KLF5070GSSE6洒水车

底盘型号

EQ1075SJ3CDF

发动机功率

玉柴140马力 全柴115 130 360马力

轴距（mm）

3308

底盘其他配置

万里扬5档变速箱，前桥2.1吨后桥3.5吨,7.00R16钢丝胎

整车尺寸（mm）

5990×2000×2430(mm)

整备质量（kg）

3325(Kg)

总质量（kg）

7360(Kg)

额定质量（kg）

3905,3840(Kg)

上装配置及参数

水罐有效容积（m³）

5

水枪射程（m）

25

冲洗宽度（m）

≥20

洒水宽度（m）

≥12

罐体

罐体材质、厚度

Q235B碳钢、4mm

封头材质、厚度

Q235B碳钢、5mm

防波板厚度/个数

3mm/2

检修人孔

Q235B碳钢，1个

水泵

型号

40/50

流量

40

扬程（m）

50

自吸高度（m）

6.5

水路系统

管路

镀锌钢管、油漆

前冲

铝合金、圆锥喷嘴，2个

后洒

铝合金，2个

高炮

铝合金，1个

侧喷

铝合金、莲蓬喷头，2个

球阀

合金钢、手动球阀

加水口

中式内扣式消防栓接口、铝合金

取力器，传动轴

与变速箱、水泵匹配

工作平台

Q195碳钢、冲孔、1.5mm

管箱

2个，PVC管；罐体左右两侧各一；长度与罐体等长，横截面为圆形

序号

名称


功能

1

上装总成

罐体有效容积5方，后操作平台，加装防护栏

2

量管

通过量管可以查看罐体内液体量

3

四位三通

洒水车水泵进水口，可自吸自排，带65#消防接口，可接消防栓进水

4

进水口

进水口主要用于车辆野外作业时，可以就近在野外水源抽水，抽水时按照示意图调整球阀位置，水泵里面一定要有介质（引水），确保抽水管不漏空气。抽水口也可作为自流口使用

5

消防接口

消防接口有两个功能：1、可以自流放水，也可以打开泵加压排水，可以往较远距离传送水源，消防水带前段接上消防喷头也可以对较小规模的火灾进行救援。2、此接口也可以作用于消防进水，向罐体内部灌注水源

6

水泵

天亿40/50自吸式洒水泵，由汽车发动机通过取力器提供动力，实现罐体泵进泵出

7

前冲改腰冲

用于公路路面洒水，起到降尘的作用，同时把路面石子等小块垃圾冲到路边，方便环卫工人清扫

8

后洒

用于工程路面，新铺路面的盖灰降尘、浇水养护作业，可以根据需求调整作业角度，通过后洒底部的螺丝进行调节

9

侧喷

用于浇灌路面绿化带的草坪及低矮植被，鸭嘴状喷嘴喷洒面大，水量分散，可以避免新栽种花草被冲倒，导致成活率低的现象

10

大通径球阀

加大管道出水量

11

高炮

高炮需要配合人工操作，高炮可以调节成水柱状，雨状，雾状等状态，可以实现后洒侧喷，高位花洒的所有功能，最主要可以起到小型火灾的消防功能

加装

气缸控制

驾驶室集中控制，操作简单，可单独控制每个水阀，根据实际情况选择开启关闭

序号

名称


功能

1

前置电子水炮

驾驶室控制，可多方位调节，水柱可集中可散开，可用于园林绿化，道路两侧保湿降尘

2

前置万象鸭嘴

可装于驾驶室下，主要用于路面保湿降尘

3

高位花洒

用于浇灌公路两边的绿化带。安装高位花洒后，浇灌绿化带不需要后工作平台站人手动操作，并且高位花洒洒水比高炮更均匀，喷洒范围更广。

4

腰冲

用于公路路面洒水，起到降尘的作用，同时把路面石子等小块垃圾冲到路边，方便环卫工人清扫

5

雾炮

雾炮机工作时是通过高压将水雾化成与粉尘大小相当的颗粒，在风机的作用下，将水雾抛射到远方，在尘源处的上方或周边进行喷雾覆盖。

6

蛇形水炮

高炮需要配合人工操作，高炮可以调节成水柱状，雨状，雾状等状态，可以实现后洒侧喷，高位花洒的所有功能，最主要可以起到小型火灾的消防功能

7

护栏清洗机

护栏清洗机是目前新出现的一种用来清洗城市道路中央护栏的小型化专用工程设备，与传统的人工清洗相比，具有清洗效率高、劳动强度小，并且能大大降低来往车辆对清洗人员的安全隐患。大型清洗车相比，具有对交通影响小、节能省水、运营成本低、安全系数高等特点。

8

隧道清洗机

在行驶过程中向隧道壁面、地下车道壁面及路标等作业面上高压喷洒混入洗涤剂的水，再用清洗刷清洗，隧道清洗机的清洗刷可根据作业条件更换使用。

9

前平台高炮

高炮需要配合人工操作，高炮可以调节成水柱状，雨状，雾状等状态，可以实现后洒侧喷，高位花洒的所有功能，最主要可以起到小型火灾的消防功能

10

尾部弧形喷雾

用于降尘，降低空气中的灰尘

11

高压清洗机

通过动力装置使高压柱塞泵产生高压水来冲洗物体表面的机器。它能将污垢剥离，冲走，达到清洗物体表面的目的

12

气缸控制

驾驶室集中控制，操作简单，可单独控制每个水阀，根据实际情况选择开启关闭

13

气动阀

驾驶室集中控制，操作简单，可单独控制每个水阀，根据实际情况选择开启关闭

14

尾部箭头灯

车辆工作中，更好的警示后方车辆

15

自流阀

可以将罐体里面的剩余水份自动的排放出去，更好的延长罐体的使用寿命

16

水位报警器

罐体内水位低到一定程度会报警提示

17

罐体防腐

罐体内部防腐防锈处理，加厚水性双组合环氧树脂涂层

18

长警灯

装于驾驶室上，工作时更好的警示前方车辆

整车技术参数

产品商标

凯力风牌

公告批次

355

产品名称

洒水车

产品型号

KLF5070GSSE6

总质量(Kg)

7360

罐体容积(m3)

4.03

额定载质量(Kg)

3905,3840

外形尺寸(mm)

5990x2000x2430

整备质量(Kg)

3325

货厢尺寸(mm)

xx

额定载客(人)

准拖挂车总质量(Kg)

接近角/离去角(°)

27.7/14.5

前悬/后悬(mm)

1055/1627

轴荷(Kg)

2640/4720

最高车速(Km/h)

110

备注

1、该车主要用于园林绿化,专用装置为喷洒总成。罐体总容量4.03立方米,罐体有效容积3.84立方米。运输介质:水,密度:1000千克/立方米。罐体外形尺寸长×长轴×短轴(mm): 3400×1600×1100。仅选用3308轴距。2、侧/后防护材料Q235B,侧防护螺栓连接,后防护焊接,截面尺寸(mm):120×50,离地高(mm):410。3、随底盘选装驾驶室,选装尾灯支架样式,随底盘选择油箱、滤清器、尿素箱、蓄电池、储气罐的安装位置,选装后部LED箭头指示灯,选装方形装卸软管箱,选装尾部平台及管道样式,选装后雾炮样式。ABS型号/厂家:ABS/ASR-12V-4S/4M/襄阳东风隆诚机械有限责任公司。

底盘技术参数

底盘型号

EQ1075SJ3CDF

底盘品牌

东风牌

生产企业

东风汽车股份有限公司

生产地址

轴数

2

轮胎数

6

轴距

2700,2950,3308,3600,3800

轮胎规格

7.00R16,7.00R16LT,7.00R16LT 14PR,7.50R16LT 16PR

钢板弹簧片数

6/6+5,3/3+3,5/4+3,6/4+3,6/5+2,6/3+3,3/6+5,3/3+2,2/2

前轮距(mm)

1525,1519,1503,1613,1540

后轮距(mm)

1498,1516,1586,1670,1650,1800,1546

燃料种类

柴油

排放依据标准

GB17691-2018国Ⅵ

发动机型号

发动机生产企业

排量(ml)

功率(Kw)

CY4BK461
CA4DB1-11E6
CY4BK161
D20TCIF1
Q28-130E60
H20-120E60
CA4DB1-13E6
YCY24140-60
D20TCIF11
Q23-115E60
ZD30D16-6N
M9T-600
Q23-136E60
Q23-132E60
YCY24120-60
Q25-152E60

东风朝阳朝柴动力有限公司
****汽车集团有限公司
东风朝阳朝柴动力有限公司
昆明云内动力股份有限公司
安徽全柴动力股份有限公司
安徽全柴动力股份有限公司
****汽车集团有限公司
广西玉柴机器股份有限公司
昆明云内动力股份有限公司
安徽全柴动力股份有限公司
东风轻型发动机有限公司
东风轻型发动机有限公司
安徽全柴动力股份有限公司
安徽全柴动力股份有限公司
广西玉柴机器股份有限公司
安徽全柴动力股份有限公司

3707
2207
3856
1999
2800
2000
2207
2360
1999
2300
2953
2298
2300
2300
2360
2493

95
81
105
93
96
90
95
103
93
85
120
105
100
97
88
112
